导读：尾气中挥发性有机物(VOCs)的治理一直是工业生产中的难题。利用液氮作为冷媒进行深冷有机溶剂回收，不仅可以解决VOCs的排放问题，还可节约70%~80%的溶剂，大幅节约成本。深圳市德捷力冷冻科技有些公司(以下简称德捷力)开发的液氮深冷有机溶剂回收装置，以其低成本、高工艺安全性和环境友好性，得到了用户好评。
　　关键字：液氮DMF冷凝回收,液氮冷凝回收,冷凝回收工艺,VOCs处理设备

　　回收代替销毁　高效治理VOCs

　　目前正在使用的有机溶剂种类已超过3000种，种类虽千差万别，但大多都具备较大挥发性，挥发出的有机物也通常对人体和环境有害。因此，能否在生产中有效治理VOCs，是工业生产“健康、安全、环境”(HSE)管理的重要一环。

　　早期VOCs治理多采用气体有焰燃烧或无焰催化燃烧的销毁型技术，降低尾气中挥发有机溶剂的含量，但这类技术仍不算对环境非常友好，同时也造成了原料浪费。很快，人们开始研究如何在生产中将有机溶剂更有效地回收利用，液氮深冷回收技术就是其中效果较为优异的一种。

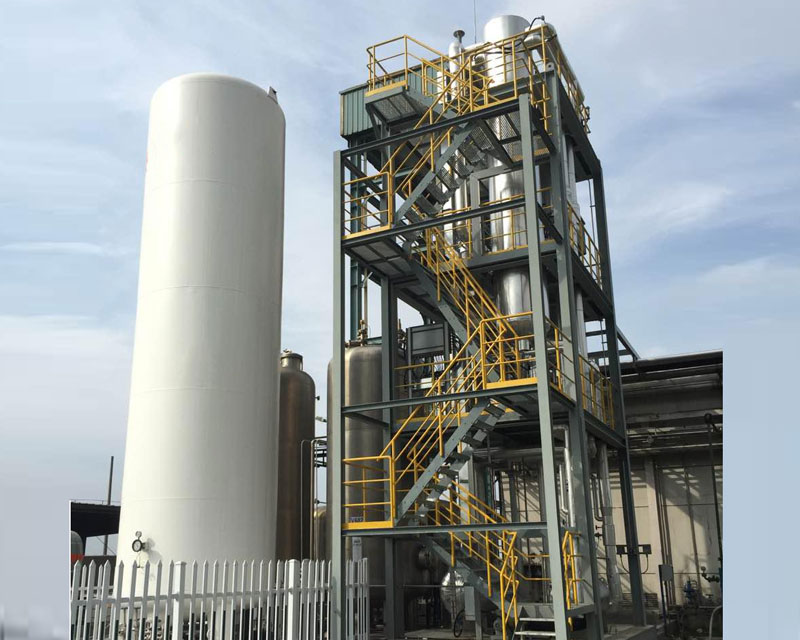

　　该工艺采用液氮对有机废气进行深冷冷凝、冷冻的工艺处理，使其中待去除的有机物达到冷凝或冷冻状态，从气体中分离出来。冷凝分离出的有机溶剂可直接回收，同时处理后的尾气可达标排放，兼具经济效益和环保需求。林德气体正是看中该工艺的这些优点，开发设计了液氮深冷有机溶剂回收成套装置，实现了对VOCs的高效治理。

　　建立三重防护　解决冰塞难题

　　作为冷媒的液氮可提供低至-196℃的深冷温度，能够高效冷凝绝大多数的挥发溶剂。但同时，这种特性也是一把双刃剑，容易使运行过程中出现装置冰塞的问题。对此，林德气体的液氮深冷系统，结合工艺模拟及多年的工程经验，通过完全的自动化运行，建立起三重防御体系。

　　第一道防线是在深冷系统前进行预冷除水。深圳德捷力串联设置了2台高效冷凝器，利用处理后的低温尾气或者现场的冷冻水，进行预冷。同时还增加了一台除雾器，通过致密的格栅物理除水，防止液体颗粒被气流夹带到下游，将不利于深冷的组分彻底“拒之门外”。

　　第二道防线是设置双塔，保证深冷系统灵活连续运行。该成套装置的核心是2台根据需求选择的冷塔，运行过程中始终保持1台进液氮深冷、1台融霜的操作。系统通过监测两塔内的压差变化，在深冷塔结霜严重之前就将两塔的模式进行自动转换，保证系统的连续运行、始终在线。

　　第三道防线是建立自动应急装置。系统配备有两路自控氮气吹扫，当发生局部冰塞时，可在最短时间内融冰，使得系统重新具备投用的条件。同时，在系统关键的温度点上，德捷力设置了低温报警，采用自控的方式，防止系统过冷。

　　大幅节约成本　兼顾环保安全

　　除解决了深冷装置的冰塞难题外，德捷力设计的液氮深冷回收工艺还具备良好的经济效益和生态效益。据德捷力数据统计，采用该工艺可节约70%的溶剂用量，若搭配氮气调压回用，则装置的运行成本仅有每日百元左右的电费一项，1—2年就可回收装置成本。

　　值得一提的是，该装置深冷工艺的运行温度在-196℃~-30℃区间，能够回收绝大部分的VOCs。经现场检测，工艺尾气中VOCs的排放浓度可降至60毫克/立方米以下，达到直接排放标准。同时，装置采用液氮为单一冷媒，不使用其他可能对环境造成危害的制冷剂，如含氟化合物。

　　此外，该装置属于“不插电”的静设备，运行无噪音、无副产物，也没有爆炸风险，可从工艺路线的设置上提高工艺安全。目前，该工艺已在国内市场落地生根，约30套装置在化工、医药等生产企业运行，其中运行时项目深受客户认可与青睐。
